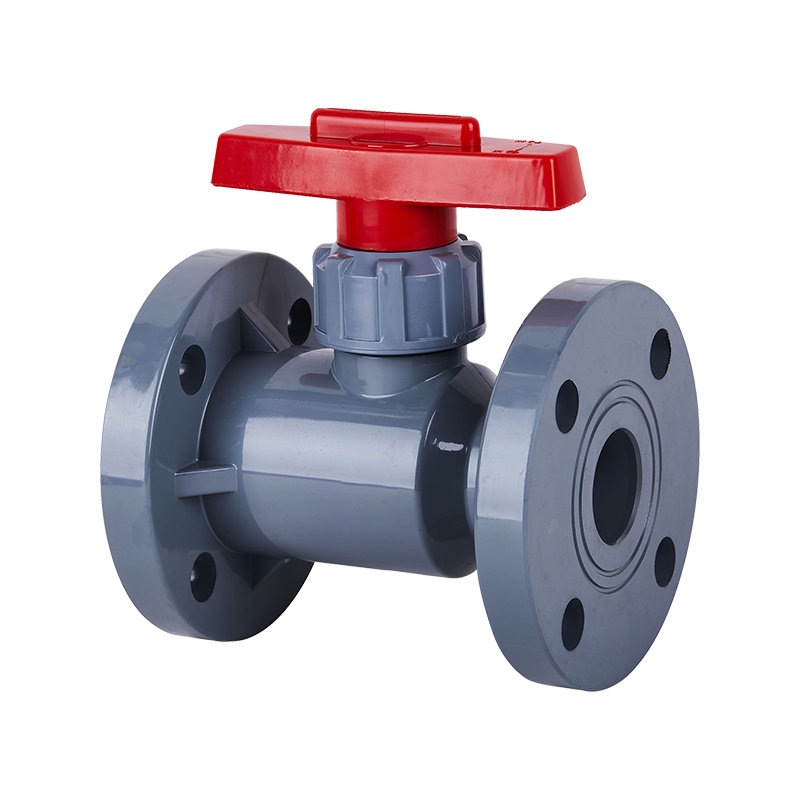

耐热 DN15-DN300 手动塑料 CPVC PVC 体形工业法兰球阀 ANSI 标准给水管道质料
类型：球阀，，2通
型号：Q41F-10V
应用：一样平常
介质温度：高温、低温
电源：手动
介质：酸
端口尺寸：DN15-DN300
结构：球
默认值：ANSI
主体质料：CPVC
密封质料：PTFE VITON
端接：法兰
保修：1年
最小起订量：1 件
交货时间：7 天
供应能力：10000件/天
| 产品结构特点 |
1. 工 程 塑 料 系 列 球 阀 采 用 FRPP、PVDF、CPVC、UPVC、PPH 等耐侵蚀热塑性塑料一次注塑成形，，有较强抗腐能力。。。。。。
2. 密封可靠、启闭力矩小。。。。。。
3. 流体阻力小、启闭迅速。。。。。。
4. 结构简朴、形状雅观。。。。。。
?
| 应用温度规模表 |
| 质料 | 介质温度℃ | 质料 | 介质温度℃ |
| 氯化聚氯乙烯（CPVC） | -20℃~+95℃ | 均聚聚丙烯（PPH） | -20℃~+110℃ |
| 聚氯乙烯（UPVC） | -0℃~+65℃ | 聚偏二氟乙烯（PVDF） | -40℃~+150℃ |
| 增强聚丙烯（FRPP） | -14℃~+90℃ | ? | ? |
一体型球阀装配明细图
?
?
| 零件材质表 |
?
| 件号 | 名称 | 材质 |
| 1 | 手柄 | 合金料 |
| 2 | 压紧螺母 | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | 内塞 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 阀杆 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | 阀杆密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 球 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 阀体 | FRPP、PVDF、UPVC、CPVC、PPH |
| 形状尺寸表 |
?
|
公称直径DN (mm) |
D1 |
D |
L |
h |
n |
Φ |
||||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
95 |
65 |
70 |
2.38 |
120 |
15 |
4 |
4 |
4 |
14 |
15 |
16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
120 |
16 |
4 |
4 |
4 |
14 |
15 |
16 |
|
25 (1") |
120 |
85 |
90 |
3.13 |
130 |
16 |
4 |
4 |
4 |
14 |
19 |
16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
145 |
18 |
4 |
4 |
4 |
18 |
19 |
16 |
|
40 (11/2") |
145 |
110 |
105 |
3.88 |
168 |
20 |
4 |
4 |
4 |
18 |
19 |
16 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
180 |
20 |
4 |
4 |
4 |
18 |
19 |
19 |
|
65 (21/2") |
180 |
145 |
140 |
5.49 |
225 |
22 |
4 |
4 |
4 |
18 |
19 |
19 |
|
80 (3") |
195 |
160 |
150 |
6 |
260 |
25 |
8 |
8 |
4 |
18 |
19 |
19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
280 |
25 |
8 |
8 |
8 |
18 |
19 |
19 |
|
125 (5") |
245 |
210 |
210 |
8.5 |
350 |
30 |
8 |
8 |
8 |
18 |
23 |
22 |
|
150 (6") |
280 |
240 |
240 |
9.51 |
400 |
30 |
8 |
8 |
8 |
22 |
23 |
22 |
|
200 (8") |
335 |
295 |
290 |
11.75 |
400 |
35 |
8 |
12 |
8 |
22 |
23 |
22 |
|
250 (10") |
390 |
350 |
355 |
14.25 |
450 |
38 |
12 |
12 |
12 |
22 |
25 |
25 |
|
300 (12") |
445 |
400 |
400 |
17 |
450 |
38 |
12 |
16 |
12 |
22 |
25 |
25 |
?
?
?
