PVDF( 聚偏二氟乙烯 )、FRPP(增强聚丙烯)耐侵蚀泵系列产品手艺说明 |
我厂专业生产 PVDF、FRPP 两种材质四个系列(FV、FP、FVZ、FPZ)的全塑耐侵蚀离心泵、自吸泵,,其中 PVDF 泵适用于强酸、强氧化剂、卤素、芳烃、脂肪、氯化溶剂等化学介质,,适用温度为 -40℃—+140℃;;FRPP 泵适用于强碱及一样平常酸碱盐类及其衍生物,,适用温度为 -40℃—+90℃ . 泵的传动一样平常供二级 Y 型节能电机,,如需装置防爆电机,,由用户提出;;对流量、扬程、转速、功率若有特殊要求,,我厂可以提供手艺效劳,,知足用户要求。。
泵的型号说明 |
离心 / 自吸泵谱图 |
装置注重事项 |
?
1. 泵经远程运输抵达生产园地,,装置前应开箱磨练,,泵机零部件是否完好无损,,紧固件若有松动,,应重新紧固,,检查泵轴与电机轴的同心度,,若有松动应予校正。。
2. 泵体所有为 PVDF、FRPP 树脂注塑成形,,输出管路上应有支持架或吊架,,不可全靠法兰遭受压力,,以防变形损坏;;入口管路要只管镌汰管路水损失,,90°弯头不应凌驾两个。。FP、FV 型离心泵应在吸入管前端装上底阀,,以包管泵在启动前泵体内充满液体;;吸入管口或底阀入口应装滤网,,或在入口处装一个过滤器,,以避免杂物吸入泵体,,包管泵能正常运转。。
3. 泵体毗连点螺栓要匀称拧紧,,收支管口毗连严密,,不可漏气,,不然会影响抽真空,,吸不出液体,,或在造成流量、扬程缺乏等误差。。
?
直联式离心泵 |
?

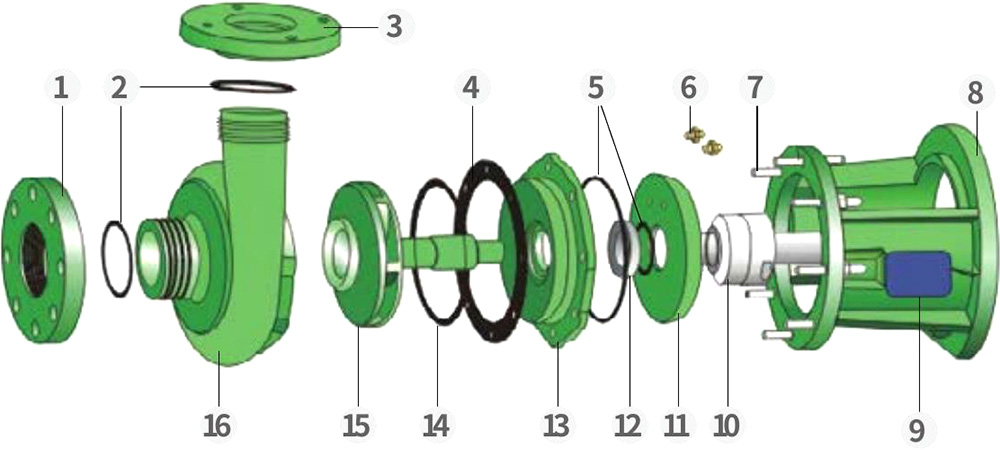

直联式离心泵装配明细图
零件材质表 |
件号 | 直联式离心泵 | 件号 |
1 | 入口法兰 | FRPP.PVDF |
2 | 密封圈 | EPDM.FPM |
3 | 出口法兰 | FRPP.PVDF |
4 | 密封胶片 | EPDM.FPM |
5 | 密封圈 | EPDM.FPM |
6 | 冷却水嘴 | 钢 |
7 | 双头螺柱 | 钢、不锈钢 |
8 | 支架 | FRPP |
9 | 铭牌 | 铝 |
10 | 机械密封动环 | 碳化硅 |
11 | 冷却盖 | FRPP.PVDF |
12 | 机械密封静环 | 碳化硅 |
13 | 泵盖 | FRPP.PVDF |
14 | 密封圈 | EPDM.FPM |
15 | 叶轮 | FRPP/ 钢 PVDF 钢 |
16 | 离心泵泵体 | FRPP.PVDF |
Fpv 系列耐侵蚀离心泵直联式 |

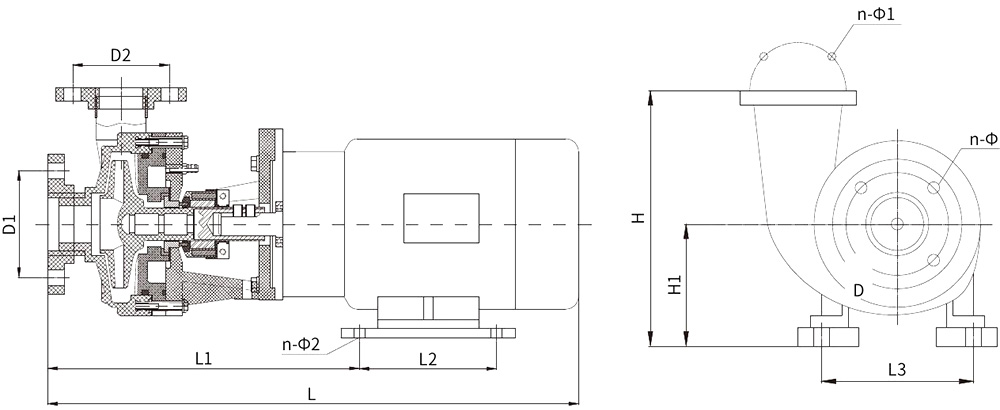

装置尺寸? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 单位 :mm
型号 /尺寸 |
装置尺寸 |
入口法兰 |
出口法兰 |
||||||||||
L |
L1 |
L2 |
L3 |
H |
H1 |
n-Φ2 |
D1 |
n-Φ |
D2 |
4—Φ2 |
|||
25F |
p | (D)-8 |
400 |
190 |
145 |
110 |
210 |
100 |
4-12 |
25 |
缩节 |
25 |
缩节 |
v | |||||||||||||
32F |
p | (D)-11 |
400 |
190 |
145 |
110 |
210 |
100 |
4-12 |
32 |
缩节 |
25 |
缩节 |
v | |||||||||||||
40F |
p | (D)-18 |
500 |
260 |
145 |
140 |
270 |
130 |
4-12 |
110 |
8-18 |
100 |
4-18 |
v | |||||||||||||
50F |
p | (D)-20 |
515 |
255 |
145 |
140 |
280 |
120 |
4-12 |
125 |
8-18 |
110 |
4-18 |
v | |||||||||||||
65F |
p | (D)-25 |
650 |
390 |
140 |
190 |
300 |
120 |
4-12 |
145 |
8-18 |
125 |
4-18 |
v | |||||||||||||
80F |
p | (D)-30 |
725 |
415 |
140 |
216 |
300 |
130 |
4-14 |
160 |
8-18 |
145 |
4-18 |
v | |||||||||||||
80F |
p | (D)-32 |
725 |
415 |
140 |
216 |
300 |
130 |
4-14 |
160 |
8-18 |
145 |
4-18 |
v | |||||||||||||
100F |
p | (D)-20 |
860 |
510 |
215 |
250 |
370 |
170 |
4-14 |
180 |
8-18 |
160 |
8-18 |
v | |||||||||||||
100F |
p | (D)-32 |
860 |
510 |
215 |
250 |
370 |
170 |
4-14 |
180 |
8-18 |
160 |
8-18 |
v |
?
