具有竞争力的价钱 CPVC 电动执行器蝶阀定制 300mm 400mm 1200mm 塑料对夹式双法兰蝶阀，，， ，用于农业和水系统
类型：蝶阀
产地：中国
品牌名称：KXPV
型号：D971X-10V
应用：一样平常
介质温度：高温、中温
动力：气动
介质：酸
端口尺寸：DN32-1000
结构:蝴蝶
主体质料：CPVC
毗连：法兰端
标准：DIN3352 F4
用途：工业
事情温度：-10--70
交货时间：7 天
最小起订量：1 件
| 零件材质表 |
|
件号 |
名称 |
材质 |
|
1 |
气动头 |
铝合金 |
|
2 |
螺柱 |
钢、不锈钢 |
|
3 |
六角螺母 |
钢 |
|
4 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
5 |
阀瓣 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
6 |
密封橡胶 |
EPDM,FPM |

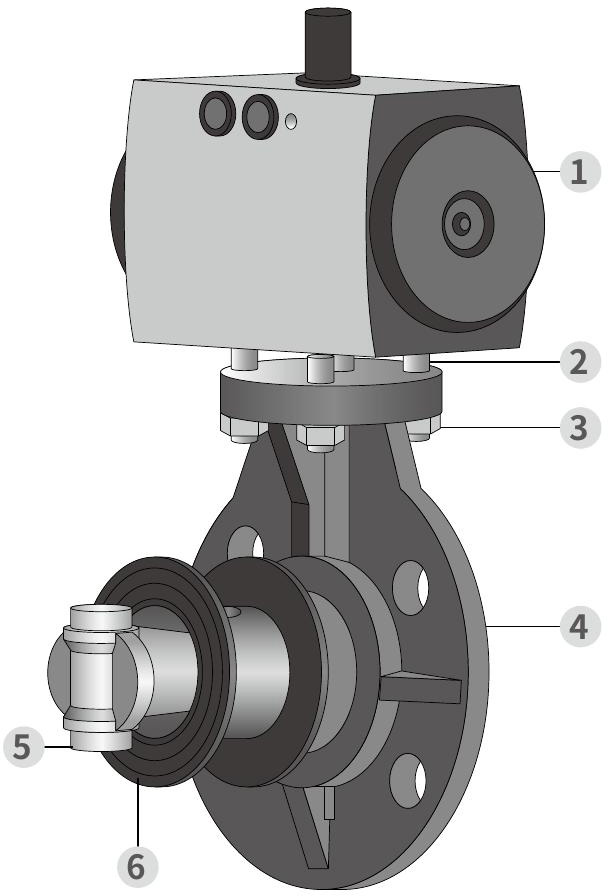

气动式蝶阀装配明细图
?

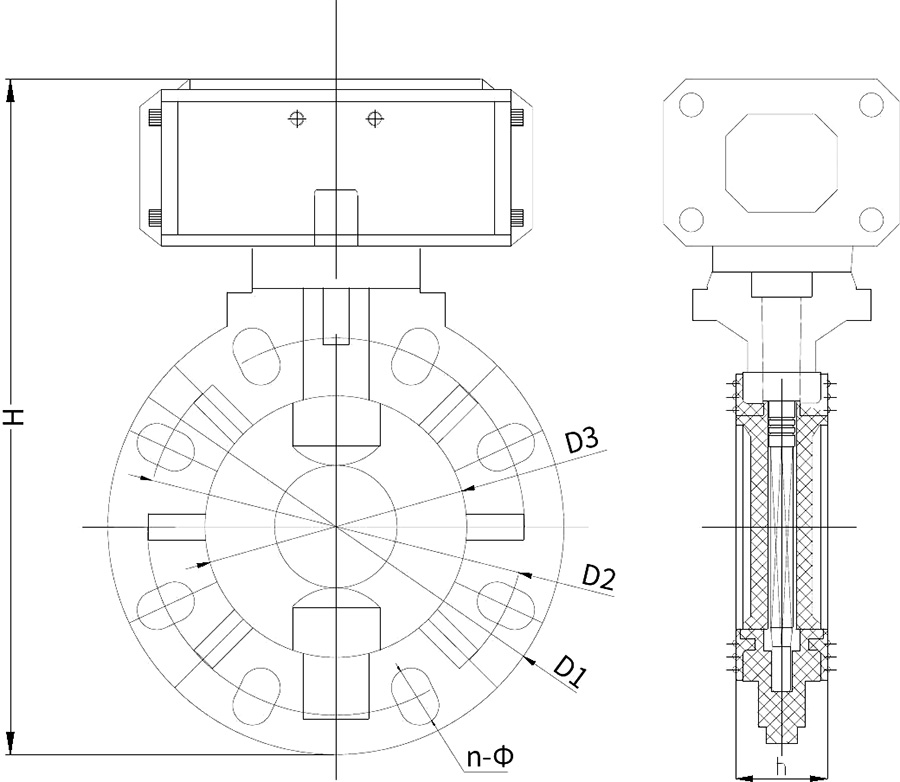

| 形状尺寸表 |
|
公称直径DN(mm) |
法兰外径D1 |
孔距D2 |
D3 |
L |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
32 (11/4") |
140 |
100 |
100 |
3.45 |
35 |
35 |
4-Φ17X25 |
4-019 |
4-016 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
45 |
40 |
4-018 |
4-019 |
4-016 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
51 |
42 |
4-018 |
4-019 |
4-019 |
|
65 (2 1/2") |
180 |
145 |
140 |
5.49 |
66 |
47 |
4-018 |
4-019 |
4-019 |
|
80 (3") |
200 |
160 |
150 |
6 |
79 |
45 |
8-Φ18X22 |
8-019 |
4-019 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
98.5 |
55 |
8-Φ18X22 |
8-019 |
8-019 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
125 |
65 |
8-Φ18X22 |
8-0)23 |
8-022 |
|
150 (6") |
290 |
240 |
240 |
9.51 |
148 |
75 |
8-Φ22X28 |
8-023 |
8-022 |
|
200 (8") |
340 |
295 |
290 |
11.75 |
201 |
85 |
8-Φ24X28 |
12-023 |
8-022 |
|
250 (10'') |
395 |
350 |
355 |
14.25 |
245.5 |
110 |
12-Φ24X27 |
12-025 |
12-025 |
|
300 (12") |
483 |
400 |
400 |
17 |
291.5 |
115 |
12-Φ21X24 |
16-025 |
12-025 |
|
350 (14") |
533 |
470 |
445 |
18.78 |
340 |
127 |
16-Φ30 |
16-025 |
12-029 |
|
400 (16") |
597 |
515 |
510 |
21.26 |
399 |
140 |
20-Φ26X30 |
16-027 |
16-029 |
|
450 (18") |
635 |
560 |
565 |
22.76 |
446 |
150 |
20-Φ28X30 |
20-027 |
16-032 |
|
500 (20") |
700 |
620 |
620 |
25 |
494 |
150 |
20-Φ33X35 |
20-027 |
20-032 |
|
600 (24") |
815 |
730 |
730 |
29.53 |
570 |
170 |
20-Φ31X44 |
24-033 |
20-O35 |
|
700 (28") |
928 |
820 |
840 |
34.02 |
670 |
185 |
24-Φ31X44 |
24-033 |
24-035 |
|
800 (32") |
1010 |
950 |
950 |
38.5 |
755 |
220 |
24-Φ33X41 |
28-033 |
24-041 |
|
1000 (40") |
1210 |
1160 |
1160 |
46.26 |
935 |
236 |
28-Φ36X52 |
28-039 |
32-041 |
?
?
?
