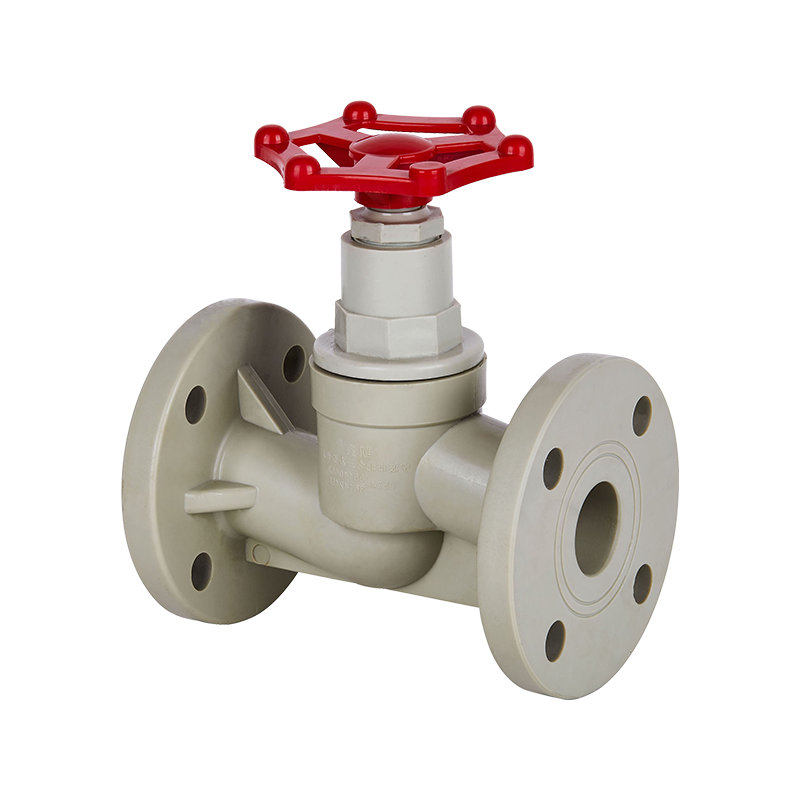

PPH法兰端型阻止阀DIN定制迷你2英寸6英寸工业塑料阀门
产地：中国浙江
品牌名称：KXPV
型号：J11F-10S
应用：一样平常
材质：塑料
介质温度：高温、中温
压力：低压
电源：手动
介质：酸
端口尺寸：DN15-DN150
结构：关断
机身段质：PPH
毗连：法兰端
事情压力：0-10bar
阀门类型：1通
适用介质：酸碱
保修期：12 个月
温度：0 ~90
交货时间：7 天
最小起订量：1 件
| 产品结构特点 |
1. 塑料阀体具有优良的耐侵蚀性、耐磨损性。。。。。
2. 设计紧凑、价廉物美。。。。。
3. 提供流量调解用的阀门。。。。。
?
| 零件材质表 |
?
|
件号 |
名称 |
材质? |
|
1 |
手轮 |
合金料 |
|
2 |
密封螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
阀杆密封 |
PTFE |
|
4 |
螺母盖 |
FRPP |
|
5 |
六角螺母 |
钢 |
|
6 |
垫片 |
钢 |
|
7 |
阀盖 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
8 |
双头螺柱 |
钢 |
|
9 |
阀杆 |
钢?+ 塑 |
|
10 |
封盖 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
11 |
阀体 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
12 |
橡胶垫片 |
EPDM,FPM |
|
13 |
六角螺母 |
钢 |
|
14 |
螺母盖 |
FRPP |
法兰式阻止阀装配明细图
?
| 形状尺寸表 |
?
|
公称直径DN (mm) |
D1 |
D2 |
H |
L |
T |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
|||||
|
15(1/2") |
105 |
65 |
70 |
2.38 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
220 |
154 |
18 |
4-Φ14 |
4-Φ15 |
4-Φ16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
220 |
160 |
20 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
135 |
100 |
100 |
3.45 |
250 |
185 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
275 |
200 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
350 |
230 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
185 |
145 |
140 |
5.49 |
390 |
295 |
24 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
200 |
160 |
150 |
6 |
400 |
310 |
25 |
8-Φ18 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
410 |
350 |
26 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
430 |
400 |
30 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
285 |
240 |
240 |
9.51 |
480 |
480 |
33 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
?
